Sauvegarde de la configuration d'un variateur avec SoMove

Schneider Electric SoMove est un logiciel Windows de mise en service d'appareils de commande moteur.

Avant de se connecter à un démarreur (ATS22) ou à un variateur (ATVXXX), il faut se munir du câble Schneider (réf : TCSMCNAM3M002P). Connecter ensuite le câble (RJ45) sur le port Modbus du variateur et l’USB à l’ordinateur.

1 – Sauvegarde d’un variateur (ou d’un démarreur)

1. Lancer SoMove

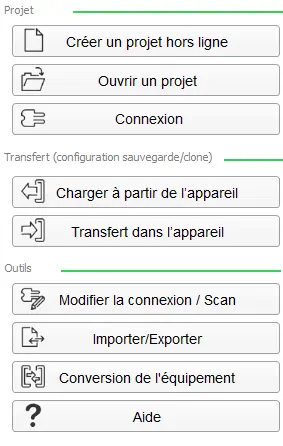

2. Cliquer sur "Modifier la connexion / Scan" afin de procéder à la configuration du PC
   Une nouvelle fenêtre s’ouvre alors.

• Se rendre dans l’onglet "Série modbus"

• Cliquer sur le bouton "Scruter le réseau".
  Le variateur (ou le démarreur) apparaît alors dans la liste (ATV6XX pour l’exemple) à gauche et à droite, on retrouve la référence du variateur connecté

• Si le variateur (ou le démarreur) n’apparaît pas, cliquer sur sur l'icône de la roue dentée afin de se rendre dans la configuration.

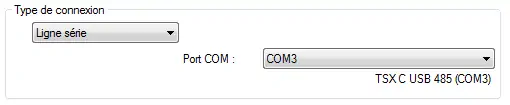

Une nouvelle fenêtre sur le type de connexion s’ouvre :

Vérifier que le port COM du PC est bien paramétré, le cas échéant choisir le bon dans la liste puis cliquer sur "Appliquer", puis sur Ok et recommencer une scrutation du réseau.

• Sélectionner le variateur (ou le démarreur), puis cliquer sur "Connexion" :
  une nouvelle fenêtre s’ouvre.
  • Cocher la case (ou appuyer sur les touches demandées) puis cliquer sur Ok. La configuration se charge.
    Une fois la configuration chargée, toutes les informations du variateur (ou du démarreur) sont disponibles.

• Dans le bandeau du haut, cliquer sur l'icône en forme de prise barrée pour se déconnecter

• Dans le bandeau du haut, cliquer sur l'icône en forme de disquette avec un crayon pour enregistrer le fichier : une nouvelle fenêtre s’ouvre.
  • Renseigner un emplacement pour enregistrer le fichier
  • Renseigner un nom de fichier
  • Cliquer sur Ok

2 – Transfert d’une configuration d’un variateur (ou d’un démarreur)

Pour que le transfert se déroule normalement, il faut s’assurer que la référence variateur du fichier de configuration et celle du variateur (ou démarreur) physique soit strictement identique.

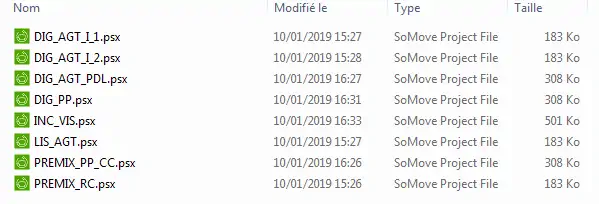

Dans le gestionnaire de fichiers de Windows, se rendre dans le dossier où est sauvegardée la configuration .psx

Double cliquer sur le fichier de configuration souhaitée.
Le logiciel Somove s’ouvre.

Vérifier les références entre le fichier et le matériel physique.

• Dans le bandeau du haut, cliquer sur l'icône de téléchargement pour transférer la configuration :
  une nouvelle fenêtre s’ouvre.
  • Cocher la case (ou appuyer sur les touches demandées) puis cliquer sur Ok.
    La configuration se charge.
  • Si tout c’est bien déroulé, cliquer sur Ok lors de l’apparition du pop-up.
